В процессе строительства сверхвысоковольтных (СВВ) электросетей, в частности, в энергосистемах на уровне 500 кВ (как правило, в экономически развитых регионах, таких как Восточный Китай), все чаще возникают проблемы чрезмерного тока короткого замыкания из-за плотной структуры сети и высокой концентрации нагрузки. Традиционные меры ограничения тока, такие как отключение линий и разделение шин, часто нарушают исходное распределение потока мощности в сети, что приводит к снижению стабильности и затрудняет адаптацию к сложным требованиям эксплуатации энергосистемы. Реактор (в основном последовательный реактор), благодаря своим основным характеристикам — точному ограничению тока и низкому уровню помех, — стал предпочтительным основным оборудованием для решения этой проблемы в отрасли. На основе анализа двух эталонных инженерных примеров — подстанций Сицзин (500 кВ) и Янсин (Шанхай) — в данной статье подробно рассматриваются ключевые моменты проектирования системы, логика выбора основных параметров и практические результаты применения реакторов в энергосистемах 500 кВ. В статье всесторонне демонстрируется, как реакторы могут эффективно обеспечивать безопасную, стабильную и экономичную работу сверхвысоковольтных энергосистем благодаря научному проектированию и точному развертыванию.

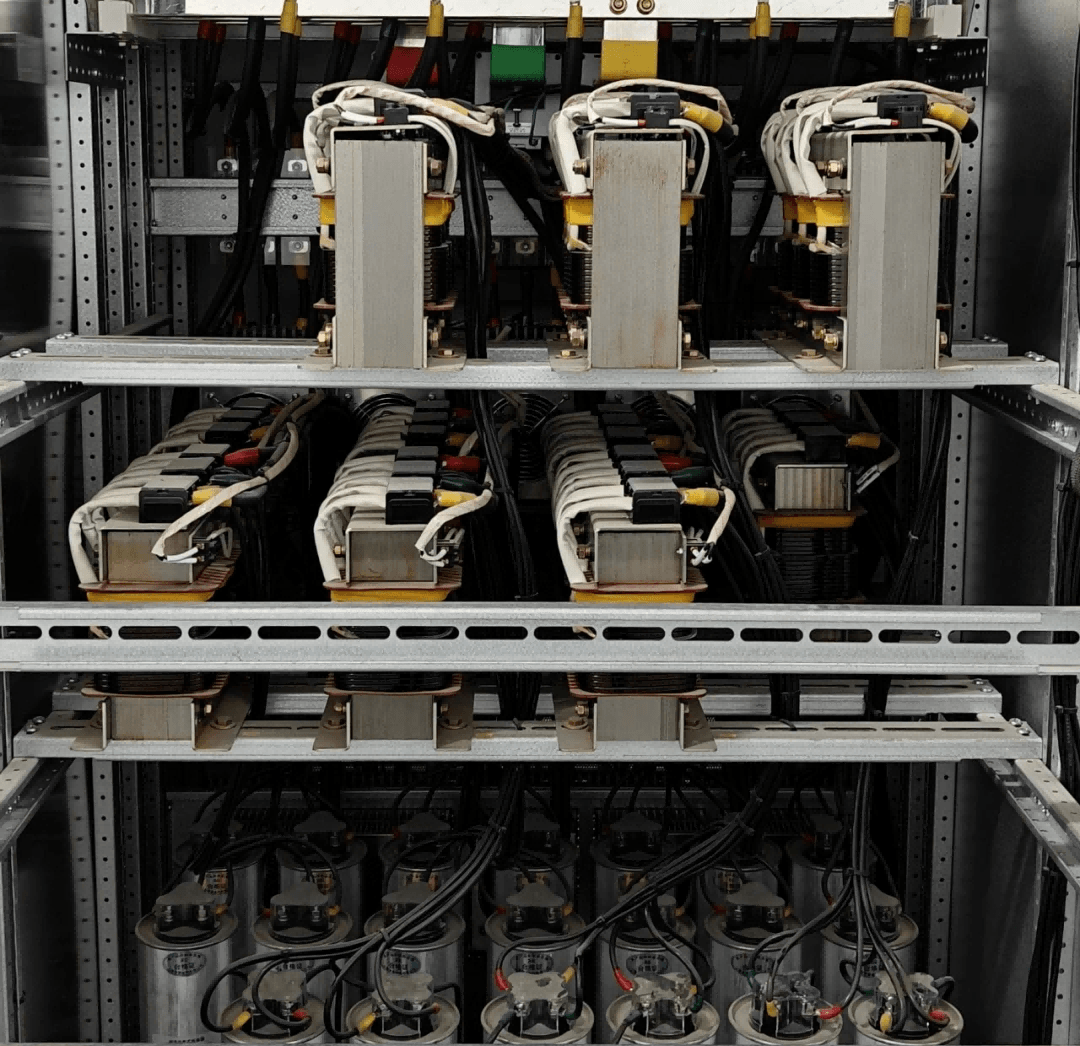

I. Реактор: «Защитный барьер» для тока короткого замыкания реактора в энергосистеме 500 кВ
Являясь ключевым узлом китайской сети электропередачи, энергосистема 500 кВ выполняет важную функцию межрегиональной передачи электроэнергии большой мощности, и её эксплуатационная стабильность напрямую связана с безопасностью всей энергосистемы. Превышение тока короткого замыкания допустимых значений не только приводит к превышению отключающей способности основного силового оборудования, такого как автоматические выключатели, что может вызвать перегорание и повреждение оборудования, но и может спровоцировать цепные обрывы и привести к масштабным отключениям электроэнергии. Основной принцип работы реактора заключается в использовании индуктивных свойств компонентов для замедления изменения тока. Последовательное подключение к линиям электропередачи увеличивает значение импеданса контура короткого замыкания, тем самым эффективно ограничивая амплитуду резких изменений и пиковое значение тока короткого замыкания. На основе этого основного принципа, ценность реактора сосредоточена в следующих трёх ключевых направлениях, создавая надёжную систему защиты от тока короткого замыкания для энергосистемы 500 кВ:
1. Точное ограничение тока в реакторе: создание надежного защитного барьера для оборудования.
После последовательного подключения реактора к линии электропередачи его индуктивное сопротивление непосредственно накладывается на контур короткого замыкания, значительно увеличивая общее сопротивление контура, и, следовательно, точно регулируя ток короткого замыкания в пределах безопасного диапазона отключающей способности выключателя. В качестве примера рассмотрим проект применения реактора на подстанции Янсин 500 кВ в Шанхае. Из-за роста нагрузки в электросети ток короткого замыкания на подстанции Гулу, расположенной рядом с этой подстанцией, превысил номинальную отключающую способность выключателя, что создало серьезную угрозу безопасности. Благодаря точной установке 28-омного реактора в коридоре Янсин-Вайэр, ток короткого замыкания на подстанции Гулу был успешно снижен с первоначального чрезмерного значения до безопасного уровня с запасом прочности не менее 10%. Это не только полностью исключило риск повреждения выключателей из-за перегрузки по току, но и снизило частоту и стоимость ежедневной эксплуатации и технического обслуживания оборудования, продлив срок службы основного силового оборудования. Следует отметить, что выбранный здесь реактор представляет собой последовательно работающий реактор с масляным охлаждением, обладающий преимуществами низких потерь, хорошей теплоотдачи и адаптивности к суровым условиям окружающей среды, что полностью соответствует требованиям эксплуатации наружных электросетей напряжением 500 кВ.
2. Работа реактора с минимальными возмущениями: поддержание характеристик стабильности энергосистемы.
В отличие от традиционных мер ограничения тока, таких как отключение линий и разделение шин, требующих значительных изменений исходной топологии энергосистемы, реактор достаточно просто подключить последовательно к заданной линии без изменения основной структуры и направления потока мощности в энергосистеме. Он позволяет точно ограничивать ток короткого замыкания, одновременно максимально повышая рациональность исходного распределения потока мощности. Многочисленные данные из практического опыта показывают, что влияние реакторов с точным выбором параметров на установившийся поток мощности в энергосистеме можно строго контролировать в пределах 5%, что значительно ниже амплитуды возмущений потока мощности, превышающей 15% при традиционных мерах, эффективно обеспечивая непрерывность и стабильность передачи электроэнергии. На примере подстанции Сицзин 500 кВ в Шанхае после установки и ввода в эксплуатацию 14-омного реактора распределение потока мощности в окружающих линиях имело лишь незначительные колебания в 2,3%, что полностью находится в допустимом диапазоне безопасной эксплуатации энергосистемы. Это не только решило проблему чрезмерного тока короткого замыкания, но и не повлияло на нормальное электроснабжение в регионе.
3. Долгосрочная адаптивность реактора: учет требований на протяжении всего жизненного цикла.
Проектирование высококачественных реакторов должно соответствовать концепции полного жизненного цикла, в полной мере учитывая изменения режима работы энергосистемы на текущем этапе, в переходный период и в долгосрочной перспективе, обеспечивая не только решение проблемы тока короткого замыкания, но и гибкую адаптацию к будущему росту нагрузки и потребностям модернизации сети. Пример применения реактора на подстанции Сицзин 500 кВ полностью подтверждает этот тезис. За 5 лет после ввода в эксплуатацию реактора на этой подстанции он пережил 3 региональные модернизации энергосистемы и 2 расширения нагрузки. Благодаря достаточному пространству для адаптации параметров, зарезервированному на начальном этапе проектирования, реактор всегда поддерживал эффективное рабочее состояние без каких-либо целенаправленных модификаций. По сравнению с частыми корректировками, необходимыми при традиционных мерах ограничения тока, это значительно снизило инвестиционные затраты на весь жизненный цикл оборудования. Такая долгосрочная адаптивность конструкции также стала одним из важных преимуществ реакторов, широко используемых в сверхвысоковольтных энергосетях.

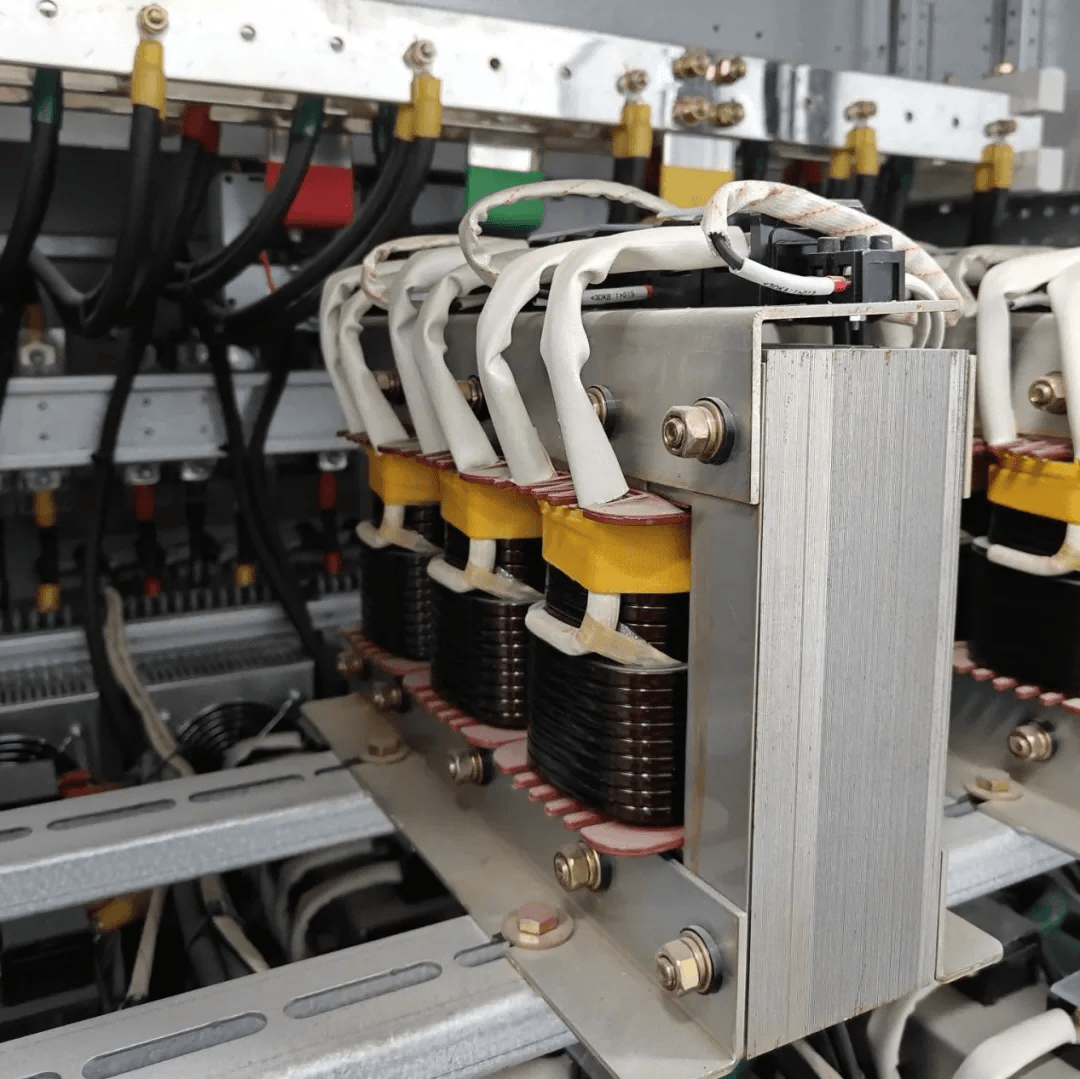

II. Проектирование реакторных систем: пять основных параметров реакторов в энергосистеме 500 кВ
Качество проектирования реактора напрямую определяет его токоограничивающий эффект и совместимость с электросетью, что является ключевым условием успеха проекта. Весь процесс проектирования должен быть точно спланирован с учетом пяти основных параметров: место установки, значение сопротивления, номинальный ток, компенсация реактивной мощности и дополнительные проектные решения, с учетом множества факторов, таких как данные расчета тока короткого замыкания в электросети, характеристики нагрузки и режим работы. На каждом этапе необходимо строго сбалансировать техническую осуществимость и экономическую целесообразность, чтобы гарантировать, что реактор не только обеспечит оптимальную токоограничивающую эффективность, но и позволит контролировать инвестиции в проект и эксплуатационные потери.
1. Место установки реактора: Фиксация фокуса управления током короткого замыкания.
Научный выбор места установки является важнейшим звеном в проектировании реактора, напрямую влияющим на токоограничивающий эффект и сложность инженерной реализации. Необходимо принимать научные решения, всесторонне учитывая множество факторов, таких как топология энергосистемы, распределение токов короткого замыкания, потоки мощности в линиях электропередачи и условия строительства. Конкретная логика принятия решений и этапы реализации следующие:
- Во-первых, проведите комплексный расчет тока короткого замыкания, чтобы определить местоположение подстанций, работающих с превышением допустимых параметров, и центров управления (точки сбора электроэнергии, узловые узлы главных коридоров или зоны с высокой плотностью нагрузки);
- Приоритет следует отдавать линиям с наибольшим током короткого замыкания в ответвлениях; если токи схожи, следует выбирать линии с малым потоком мощности, низкой пропускной способностью по току и лучшими условиями строительства;
- В качестве примера рассмотрим реактор подстанции Янсин 500 кВ в Шанхае. Для решения проблемы чрезмерного тока короткого замыкания на подстанции Гулу его в итоге установили в коридоре Янсин-Вайэр, что не только обеспечило контрольный эффект, но и позволило избежать ограничений, связанных с местоположением электростанции, и не повлияло на ее нормальную работу.
2. Выбор сопротивления реактора: баланс между токоограничивающим эффектом и воздействием на энергосистему.
Значение сопротивления является одним из основных параметров проектирования реактора. Его выбор должен обеспечивать оптимальный баланс между «эффективным ограничением тока» и «низкими эксплуатационными потерями», избегая проблем «недостаточного ограничения тока» или «чрезмерных потерь». Конкретная логика выбора и инженерная практика следующие:
- Основной принцип: значение сопротивления должно быть достаточно большим, чтобы обеспечить контроль тока короткого замыкания ниже отключающей способности автоматического выключателя с запасом; в то же время следует выбирать наименьшее возможное значение сопротивления, чтобы уменьшить влияние потерь реактивной мощности и падения напряжения на энергосистему;
- Инженерный пример: на подстанции Сицзин был выбран реактор с сопротивлением 14 Ом, а на подстанции Янсин — два реактора с сопротивлением 14 Ом, соединенных последовательно (всего 28 Ом), из-за необходимости большего запаса по ограничению тока. Это не только соответствовало требованию ограничения тока ≥24 Ом, но и упростило изготовление и снизило стоимость за счет использования проверенного оборудования. Различные значения сопротивления оказывают существенное влияние на ток короткого замыкания; чем больше значение сопротивления, тем лучше эффект ограничения тока, но его необходимо контролировать в разумных пределах.
3. Номинальный ток реактора: адаптация к краткосрочным и долгосрочным режимам работы энергосистемы.
Выбор номинального тока напрямую связан с безопасной эксплуатацией и сроком службы реактора. Он должен строго соответствовать пропускной способности соответствующей линии, и необходимо предусмотреть достаточный запас для будущего роста нагрузки, чтобы избежать ситуации, когда реактор не сможет обеспечить необходимые эксплуатационные характеристики из-за расширения нагрузки. Конкретные критерии и примеры выбора приведены ниже:
- Основное требование: ток не ниже номинального тока соответствующей линии, возможность работы в различных режимах;
- Пример подстанции Янсин: номинальный ток исходной линии составляет 2,4 кА, но с учетом будущего роста нагрузки и неопределенности в работе энергосистемы номинальный ток реактора выбран равным 3 кА, что соответствует требованиям к рабочей температуре проводников 80℃ после модернизации проводников и позволяет адаптироваться к различным краткосрочным и долгосрочным условиям эксплуатации.
4. Компенсация реактивной мощности реактора: компенсация потерь для обеспечения баланса энергосистемы.
В процессе работы реакторы генерируют определенное количество реактивной мощности, потери которой пропорциональны квадрату мощности, передаваемой по линиям электропередачи. При больших значениях мощности, передаваемой по линиям, потери реактивной мощности реактора значительно возрастают, что влияет на баланс реактивной мощности региональной энергосистемы. Поэтому необходимо разработать целенаправленные схемы компенсации реактивной мощности. Конкретный анализ и меры представлены ниже:
- Справочная информация: При мощности передачи по линии 2600 МВар у реактора с сопротивлением 28 Ом потери реактивной мощности достигают 760 МВар, что повлияет на региональный баланс реактивной мощности;
- Меры компенсации: В сочетании с региональными условиями поддержки реактивной мощности установлены дополнительные низковольтные реакторы. На подстанциях Сицзин и Янсин добавлено по 2-3 группы низковольтных реакторов, которые эффективно компенсируют потери реактивной мощности реактора и поддерживают баланс реактивной мощности энергосистемы.
5. Дополнительная конструкция реактора: повышение надежности и эксплуатационной гибкости.
Помимо основных параметров, таких как место установки, значение сопротивления и номинальный ток, дополнительные конструктивные детали реактора также напрямую влияют на его эксплуатационную эффективность, надежность и гибкость. Необходимо комплексное планирование с учетом требований к эксплуатации энергосистемы и стандартов безопасности оборудования. Конкретные проектные моменты следующие:
- Электрические расчеты: Выполнение полных расчетов, таких как ток короткого замыкания, поток мощности и переходная устойчивость, для всесторонней проверки влияния реактора на энергосистему;
- Параметры оборудования: Уточните такие показатели, как номинальная мощность, ток динамической стабильности и ток термической стабильности, чтобы убедиться, что оборудование способно выдерживать воздействие электросети;
- Электропроводка: Установите обходные разъединители с обеих сторон для повышения эксплуатационной гибкости и настройте резервные фазы для повышения надежности в соответствии с проектными спецификациями энергосистемы PJM США.
III. Инженерная эффективность: важное практическое применение реакторов в энергосистеме 500 кВ
Научная обоснованность теоретического проектирования в конечном итоге должна быть подтверждена практическими инженерными приложениями. Взяв в качестве примера проекты применения реакторов на подстанциях Сицзин и Янсин в энергосистеме Шанхая 500 кВ, можно отметить, что оба проекта после ввода в эксплуатацию продемонстрировали замечательные результаты, полностью подтвердив научную обоснованность и практичность схемы проектирования реактора на основе подробных данных об эксплуатации. Конкретная эффективность проявляется в следующих трех аспектах:
1. Ограничение тока реактора в соответствии со стандартами: комплексная реализация контроля тока короткого замыкания.
Мониторинг данных после ввода в эксплуатацию показывает, что ток короткого замыкания на ранее превышавших стандартные значения подстанциях, таких как подстанция Гулу и прилегающие к ней участки подстанции Сицзин, точно контролируется в пределах безопасного диапазона отключающей способности выключателя. В частности, ток короткого замыкания на подстанции Гулу снизился с 52 кА до 38 кА, а ток короткого замыкания на линиях вокруг подстанции Сицзин — с 48 кА до 35 кА, что соответствует требованиям безопасной работы энергосистемы. Токоограничивающий эффект реактора стабилен и надежен, и с момента ввода в эксплуатацию не было зафиксировано скрытых опасностей для оборудования или срабатывания аварийных сигналов, вызванных чрезмерным током, что значительно снизило нагрузку на ведущее оборудование, такое как выключатели, и создало надежную линию защиты для безопасной и стабильной работы энергосистемы 500 кВ.
2. Стабилизация энергосистемы реактором и повышение эффективности: непрерывное повышение стабильности энергосистемы.
Как уже упоминалось, реактор не требует изменения исходной топологии энергосистемы, и его влияние на распределение потоков мощности в энергосистеме после ввода в эксплуатацию минимально. Фактические данные эксплуатации показывают, что после установки реакторов на подстанциях Сицзин и Янсин колебания потоков мощности в окружающих линиях контролируются в пределах 3%, а уровень переходной стабильности энергосистемы остается стабильным по сравнению с уровнем до установки. Не наблюдалось колебаний напряжения, отклонений частоты или других проблем, вызванных нарушением потоков мощности. Это преимущество позволяет реактору эффективно обеспечивать непрерывность и надежность передачи электроэнергии, одновременно решая проблему чрезмерного тока короткого замыкания и избегая риска нестабильности энергосистемы, который может быть вызван традиционными мерами ограничения тока.
3. Экономическая адаптивность реактора: преимущества с точки зрения экономии и масштабируемости.
С точки зрения инженерной экономики, по сравнению с традиционными схемами ограничения тока, такими как реконструкция линий и замена автоматических выключателей, первоначальные инвестиции в проект реактора ниже, а затраты на эксплуатацию и техническое обслуживание более контролируемы. На примере проекта реактора на подстанции Янсин 500 кВ в Шанхае общие инвестиции примерно на 40% меньше, чем при традиционной схеме реконструкции линий, а поддерживающая схема компенсации реактивной мощности эффективно снижает эксплуатационные потери реактора. По оценкам, подстанция может сократить потери электроэнергии более чем на 3 миллиона кВт·ч в год, что эквивалентно экономической выгоде более чем в 2 миллиона юаней. В то же время, благодаря достаточному запасу пространства для адаптации, зарезервированному на начальном этапе проектирования реактора, нет необходимости заменять реакторное оборудование при росте региональной нагрузки и модернизации энергосистемы в будущем. Необходимо корректировать только поддерживающую схему компенсации реактивной мощности, что обеспечивает высокую масштабируемость и дополнительно снижает долгосрочные затраты на модернизацию и реконструкцию энергосистемы.
IV. Выбор реактора, его эксплуатация и техническое обслуживание: основные положения для безопасной эксплуатации реакторов в энергосистеме 500 кВ
1. Подготовка к выбору реактора: подготовительные работы на трех активных зонах.
Обнаружение гармоник и нагрузки: Комплексное понимание мощности короткого замыкания в электросети, фоновых гармоник и характеристик нагрузки для обеспечения точной основы для расчета параметров;
- Сравнительный анализ нескольких схем моделирования: Путем моделирования эффекта ограничения тока и воздействия на энергосеть при различных параметрах выбрать оптимальную схему реактора;
- Сопряжение ресурсов производителей: Объединение существующих производственных мощностей производителей оборудования для обеспечения технической осуществимости выбранных параметров реактора и контроля затрат на закупку и производство.
2. Эксплуатация и техническое обслуживание реактора: обеспечение долгосрочной стабильной работы.
Регулярный мониторинг: ежеквартально проверять рабочую температуру, вибрацию и состояние изоляции реактора, а также своевременно очищать поверхность от мусора для обеспечения беспрепятственного отвода тепла;
- Проверка параметров: Регулярно проверяйте отклонение между фактическими параметрами реактора и проектными значениями и оперативно корректируйте схему компенсации при изменении условий эксплуатации энергосистемы;
- Запрет на произвольные изменения: В отношении введенного в эксплуатацию реактора запрещается произвольно изменять место установки, а также добавлять/удалять вспомогательное оборудование во избежание нарушения согласования с электросетью.
3. Тенденции в реакторных технологиях: интеллектуализация и миниатюризация.
В условиях трансформации энергосистемы в сторону интеллектуальных и цифровизированных технологий, технологическое развитие реакторов также демонстрирует явные тенденции к интеллектуализации и миниатюризации. В плане интеллектуальности, будущие реакторы будут глубоко интегрировать технологии Интернета вещей (IoT), больших данных и искусственного интеллекта (ИИ). Установка датчиков температуры, вибрации, контроля изоляции и другого оборудования на корпусе реактора позволит осуществлять мониторинг в реальном времени, сбор данных и удаленную передачу информации о рабочем состоянии; одновременно, благодаря анализу данных мониторинга с помощью алгоритмов ИИ, можно будет заранее прогнозировать потенциальные риски неисправностей реактора, обеспечивая раннее предупреждение о неисправностях и интеллектуальную диагностику, что значительно повысит уровень интеллектуальности эксплуатации и технического обслуживания реактора. В плане миниатюризации, использование новых высокопроницаемых железных материалов для сердечника, оптимизация конструкции катушек и другие технические средства позволят значительно уменьшить объем и вес реактора при сохранении неизменных параметров его работы, сократить требования к монтажному пространству, адаптироваться к более сложным сценариям установки в энергосистеме и дополнительно повысить эффективность и надежность работы реактора.
V. Заключение: Реактор способствует безопасному и эффективному развитию реакторной инфраструктуры в энергосистеме 500 кВ.
Я вляясь ключевым оборудованием для контроля тока короткого замыкания в электросетях 500 кВ, научное проектирование и точное применение реакторов играют важную роль в обеспечении безопасной, стабильной и экономичной работы электросетей. На практике, на подстанциях Сицзин и Янсин в Шанхае, точное планирование места установки реактора, значения сопротивления и номинального тока, а также научное внедрение схем компенсации реактивной мощности позволяют реакторам не только эффективно решить основную проблему чрезмерного тока короткого замыкания, но и минимизировать его воздействие на работу электросети, обеспечивая баланс между технической осуществимостью и экономической целесообразностью. В условиях непрерывного расширения масштабов сверхвысоковольтных электросетей, увеличения нагрузки и усложнения структуры сети, технические преимущества и практическая ценность реакторов будут становиться все более очевидными, являясь важной гарантией безопасного и эффективного развития сверхвысоковольтных электросетей.
В настоящее время энергетическая система Китая находится на этапе быстрой модернизации и трансформации. Потребность в строительстве и реконструкции сверхвысоковольтных электросетей напряжением 500 кВ и выше продолжает расти, и проблема контроля тока короткого замыкания также станет ключевой задачей для многих проектов в области электросетей. В этом контексте все большее значение приобретают реакторы. Если в вашей электросети существуют такие проблемы, как чрезмерный ток короткого замыкания, высокое рабочее давление оборудования и нерациональное распределение потока мощности, пожалуйста, сообщите нам уровень напряжения в электросети, конкретное значение тока короткого замыкания, характеристики нагрузки в сердечнике и потребности в модернизации. Опираясь на нашу профессиональную команду разработчиков реакторных технологий и обширный опыт инженерной практики, компания HengRong Electric CO., LTD. разработает для вас эксклюзивную схему проектирования реакторной системы, охватывающую весь процесс, включая выбор параметров, планирование установки и согласование компенсации реактивной мощности, чтобы помочь вашей электросети обеспечить безопасную модернизацию и эффективную работу.
