В современной промышленности и интеллектуальном производстве вопросам качества электроэнергии уделяется всё больше внимания. В связи с большим количеством нелинейных нагрузок, подключённых к сети, такие проблемы, как гармоники, колебания напряжения и потребление реактивной мощности, продолжают расти, создавая проблемы для стабильной работы энергосистем. В настоящее время активный сетевой фильтр (АФ) стал предпочтительным решением для предприятий и сетевых операторов для решения проблем качества электроэнергии.
Благодаря передовым алгоритмам обнаружения и компенсации активный фильтр мощности (АФМ) эффективно подавляет гармоники и компенсирует реактивную мощность, тем самым улучшая состояние сети и повышая эффективность оборудования. В этой статье, основанной на результатах последних исследований, объясняется ценность и перспективы использования активного фильтра мощности (АФМ), рассматриваются принцип его работы, ключевые технологии и практическое применение.

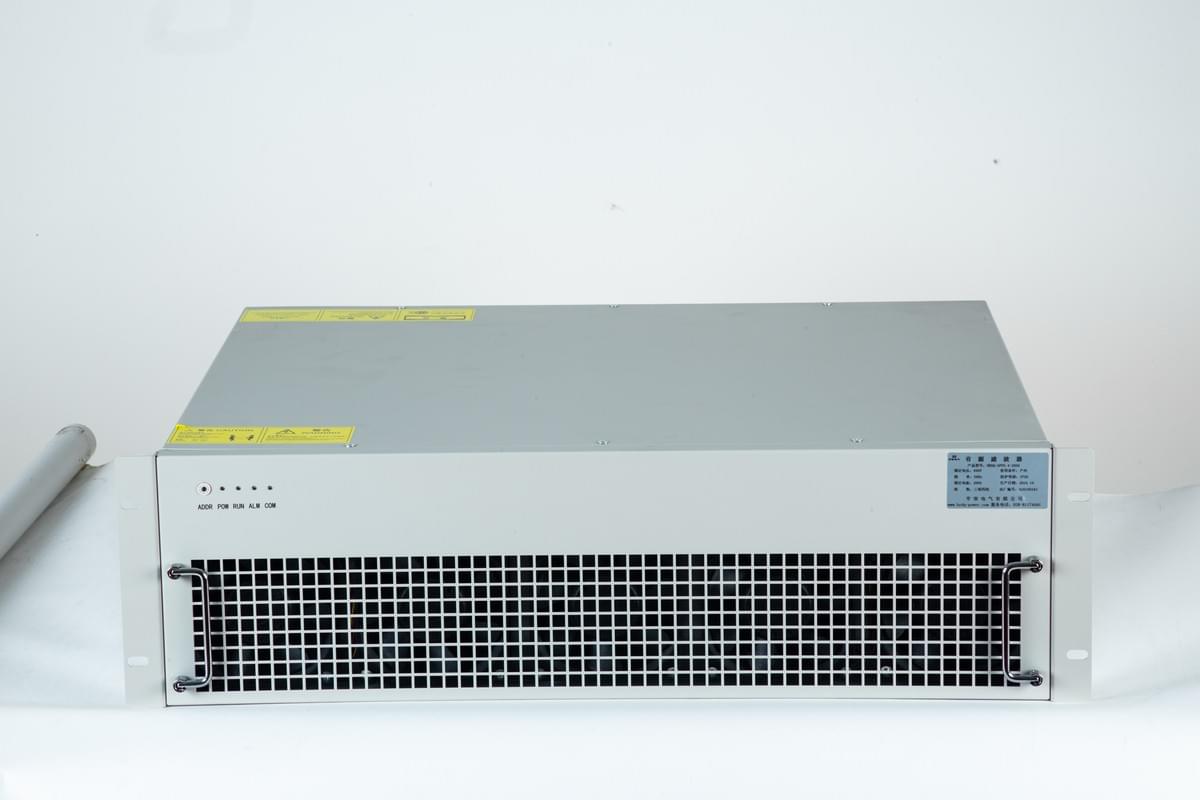

Принцип работы активного фильтра мощности (АФМ)
Основной принцип работы активного фильтра мощности (APF) заключается в использовании силовых электронных устройств для обнаружения и генерации компенсационного тока с той же амплитудой, но противоположной фазе, что и гармонический ток в системе. Этот компенсационный ток затем подается в сеть, нейтрализуя гармонические составляющие и восстанавливая форму тока до идеальной синусоиды.
В традиционных энергосистемах гармоники приводят к перегреву оборудования, снижению эффективности и даже к сбоям в управлении. Активный сетевой фильтр (АФ) способен активно отслеживать источники гармоник в сети, генерировать компенсирующие сигналы в режиме реального времени и обеспечивать синусоидальный ток. По сравнению с пассивными фильтрами, АФ обеспечивают лучшую производительность и гибкость в режиме реального времени, что делает их более подходящими для современных сложных условий нагрузки.
Технология обнаружения гармоник в активном фильтре мощности (APF)
Точное обнаружение гармоник — основа эффективной компенсации. Существующие методы в основном включают теорию мгновенной реактивной мощности (теорию pq) и методы преобразования координат dq . Эти методы демонстрируют хорошую производительность в режиме реального времени, но могут иметь низкую точность при нестабильном напряжении сети или сложных условиях нагрузки.
В последние годы искусственный интеллект и нейронные сети были внедрены в системы активных фильтров мощности (APF). Например, метод обнаружения на основе нейронной сети ADALINE обучается и адаптивно корректирует весовые коэффициенты для быстрого разделения основных и гармонических составляющих тока, выделяя те, которые требуют компенсации. В сочетании с улучшенным алгоритмом наименьших квадратов (LMS) ADALINE значительно повышает скорость и точность обнаружения.
Преимущества этого метода включают в себя:
- Высокая точность : надежная идентификация гармоник в сложных сетках;
- Высокая надежность : адаптируется к изменениям нагрузки и колебаниям напряжения;
- Простота реализации : легко моделируется и проверяется с помощью таких инструментов, как Matlab/Simulink.
Структура системы активного фильтра мощности (АФМ)
На практике наиболее часто используется шунтирующий активный фильтр мощности (АФМ) . Его системная структура обычно включает:
- Модуль обнаружения тока : собирает сигналы тока сети в режиме реального времени;
- Модуль обнаружения гармоник : разделяет гармонические составляющие с использованием теории ADALINE или pq;
- Контроллер : генерирует команды компенсации на основе результатов обнаружения;
- Преобразователь мощности : преобразует энергию постоянного тока в ток компенсации и подает его в сеть;
- Фильтрующие и защитные схемы : обеспечивают стабильную работу системы.
Благодаря такой структуре APF может реагировать на возмущения в течение миллисекунд, поддерживая форму тока источника, близкую к идеальной синусоидальной.
Преимущества и ценность активного фильтра мощности (APF)
По сравнению с традиционными пассивными фильтрами активный фильтр мощности (APF) обладает рядом существенных преимуществ:
- Быстрый динамический отклик : отслеживание и компенсация гармоник в реальном времени;
- Высокая адаптивность : не ограничивается параметрами сети или типами нагрузки;
- Широкий диапазон компенсации : возможность как подавления гармоник, так и компенсации реактивной мощности;
- Длительный срок службы : отсутствие проблем старения, характерных для больших конденсаторов и индукторов.
Для предприятий внедрение Active Power Filter (APF) означает:
- Снижение частоты отказов оборудования и продление срока службы двигателей, преобразователей и других устройств;
- Повышение эффективности производства и снижение потерь энергии;
- Соблюдение национальных стандартов качества электроэнергии и избежание штрафов со стороны коммунальных служб.
Реальные применения активного фильтра мощности (APF)
Активный фильтр мощности (APF) широко применяется в таких отраслях, как производство, центры обработки данных, железнодорожный транспорт и интеграция возобновляемых источников энергии. Примеры:
- Производство : предприятия, на которых установлено множество нелинейных устройств, таких как инверторы и сварочные аппараты, сталкиваются с серьезными проблемами гармоник; фильтры APF могут значительно снизить потери энергии.
- Центры обработки данных : кластеры серверов вызывают искажение тока, требующее точной компенсации; APF обеспечивают непрерывное и стабильное электропитание.
- Железнодорожный транспорт : Гармоники от тяговых систем могут создавать помехи связи и сигнализации; APF эффективно смягчают эти помехи.
- Возобновляемая энергия : Интеграция ветра и солнца генерирует гармоники; фильтры APF улучшают качество электроэнергии, подключенной к сети.
Моделирование и валидация активного фильтра мощности (APF) с помощью ADALINE
В платформах моделирования, таких как Matlab/Simulink , исследователи реализовали ADALINE и нейронные сети прямого распространения MNN для оценки эффективности APF. Результаты моделирования показывают, что:
- ADALINE может быстро извлекать основные составляющие тока и разделять гармоники;
- Улучшенный алгоритм LMS повышает скорость сходимости и стабильность обнаружения;
- Шунтирующий активный фильтр мощности (APF) успешно добился восстановления синусоидального тока в ходе моделирования, продемонстрировав превосходные характеристики компенсации.
Это обеспечивает мощную техническую поддержку для практических инженерных приложений.
Дальнейшее развитие активного фильтра мощности (APF)
- Интеллектуальное управление : использование машинного обучения для стратегий адаптивного управления;
- Модульность : гибкое развертывание для предприятий разных размеров;
- Высокая эффективность и низкие потери : оптимизированная силовая электроника для минимизации потребления энергии;
- Многофункциональность : интеграция с накопителями энергии и микросетями для повышения общей стабильности системы.
Заключение
Подводя итог, можно сказать, что активный сетевой фильтр (АФ) — это не только ключевое решение для управления качеством электроэнергии, но и важный инструмент интеллектуального производства и развития зелёной энергетики. АФ демонстрируют широкие перспективы применения: от точного обнаружения гармоник до эффективного управления компенсацией и интеллектуальных систем будущего.
Для предприятий внедрение активного фильтра мощности (APF) повышает надежность сети, снижает затраты на электроэнергию и обеспечивает долгосрочное соответствие стандартам качества электроэнергии.
