При эксплуатации низковольтных сетей (например, промышленных цехов, сельскохозяйственных распределительных систем, электроснабжения коммерческих парков) компенсация реактивной мощности служит основной мерой повышения коэффициента мощности, снижения потерь в линии и оптимизации качества электроэнергии. В настоящее время для компенсации реактивной мощности в низковольтных сетях широко применяются параллельные конденсаторные батареи. Выбор подходящих методов компенсации реактивной мощности и точный расчет мощности компенсации напрямую определяют экономические преимущества системы компенсации и общую эффективность работы сети. В данной статье подробно рассматриваются практические решения для компенсации реактивной мощности в низковольтных сетях с учетом четырех ключевых аспектов:
- Основное значение компенсации реактивной мощности
- Сравнение трех оптимальных методов компенсации реактивной мощности
- Точный метод расчета мощности компенсации реактивной мощности
- Комплексная стратегия применения компенсации реактивной мощности
I. Компенсация реактивной мощности: основная поддержка эффективной работы
В сетях низкого напряжения индуктивные нагрузки, такие как двигатели, трансформаторы и сварочные аппараты, потребляют значительную реактивную мощность, что приводит к снижению коэффициента мощности. Эта проблема не только увеличивает потери в медных проводниках линий электропередачи, но и занимает мощность трансформатора (из-за реактивной мощности), тем самым ограничивая передачу активной мощности. Компенсация реактивной мощности решает эти проблемы, обеспечивая локальную подачу реактивной мощности (необходимой для индуктивных нагрузок) через параллельные конденсаторные батареи. Её основная ценность заключается в трёх аспектах:
1. Улучшить коэффициент мощности, чтобы избежать штрафов, связанных с реактивной мощностью
Согласно Правилам ведения бизнеса в сфере электроснабжения , промышленные потребители с коэффициентом мощности ниже 0,9 подлежат штрафам за корректировку коэффициента мощности. Повышение коэффициента мощности до 0,9–0,95 посредством компенсации реактивной мощности позволяет полностью избежать штрафов. В некоторых регионах потребители с коэффициентом мощности выше 0,95 могут даже претендовать на скидки или льготы по оплате электроэнергии.
2. Уменьшите потери в линии, чтобы максимально увеличить экономию
Потери в линии пропорциональны квадрату реактивного тока. Компенсация реактивной мощности снижает передачу реактивного тока, тем самым минимизируя потери в линии. Например:
- Рассмотрим низковольтную сеть, оснащенную трансформатором мощностью 1000 кВА, работающим 8000 часов в год.
- После внедрения компенсации реактивной мощности годовая экономия электроэнергии может достичь 50 000–150 000 кВт·ч, что эквивалентно экономии затрат на электроэнергию в размере 30 000–90 000 юаней (или ~4 200–12 600 долларов США) (исходя из средних промышленных тарифов на электроэнергию).
3. Высвобождение мощности трансформатора для снижения затрат
Компенсация реактивной мощности уменьшает нагрузку на трансформатор реактивными нагрузками. Например:
- Трансформатор мощностью 1000 кВА с коэффициентом мощности 0,8 выдает только 800 кВт активной мощности.
- После компенсации (коэффициент мощности увеличивается до 0,95) активная выходная мощность возрастает до 950 кВт, что исключает необходимость расширения мощности трансформатора для удовлетворения растущих нагрузок.
II. Три оптимальных метода компенсации реактивной мощности в сетях низкого напряжения
Компенсация реактивной мощности в сетях низкого напряжения в основном подразделяется на три типа: централизованная компенсация реактивной мощности, групповая компенсация реактивной мощности и индивидуальная компенсация реактивной мощности. Каждый метод отличается условиями применения и производительностью, что требует гибкого выбора в зависимости от структуры сети и распределения нагрузки.
1. Централизованная компенсация реактивной мощности: глобальное решение для приложений
1.1 Определение
Батареи конденсаторов устанавливаются на низковольтной шине (например, шине 380 В) выделенной подстанции или распределительного устройства пользователя. Эта установка централизованно компенсирует потери реактивной мощности в трансформаторах и высоковольтных линиях электропередачи, выступая в качестве «базовой конфигурации» для компенсации реактивной мощности в низковольтной сети.

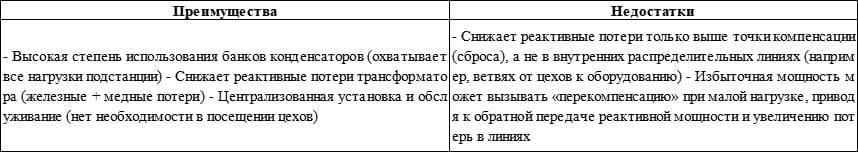

1.2 Основные характеристики
1.3 Применимые сценарии
- Промышленные потребители с большой мощностью трансформаторов ( 500 кВА и выше ) и короткими распределительными линиями низкого напряжения (цеха в пределах 500 метров от подстанции).
- Сценарии с концентрированными нагрузками, такими как сельскохозяйственные ирригационные системы и сельские промышленные сети.
1.4 Ключевые параметры
- Мощность компенсации реактивной мощности: 1/3–2/3 от средней потребности сети в реактивной мощности (во избежание чрезмерной компенсации).
- Целевой коэффициент мощности: 0,9–0,95 (промышленный) ; 0,85–0,9 (сельскохозяйственный) .
2. Групповая компенсация реактивной мощности: зонированное решение для точек с несколькими нагрузками
2.1 Определение
Конденсаторные батареи устанавливаются группами в цеховых распределительных шкафах или на ответвлениях низковольтных магистралей (по принципу распределения реактивной нагрузки). Это создает систему «многоузловой распределенной компенсации», сочетающую преимущества централизованной и индивидуальной компенсации.

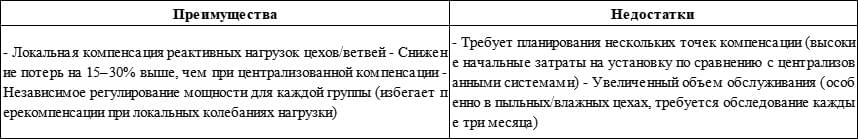

2.2 Основные характеристики
Пример: На машиностроительном заводе установлены групповые батареи конденсаторов в распределительных щитах штамповочно-сварочных цехов, что позволило снизить потери в электросетях на 22% по сравнению с централизованной компенсацией.
2.3 Применимые сценарии
- Низковольтные сети с несколькими цехами, распределенной нагрузкой (например, крупные заводы, промышленные парки) и стабильной нагрузкой на каждый цех.
- Сети с протяженными распределительными линиями низкого напряжения (мастерские > 500 метров от подстанции ), где централизованная компенсация не обеспечивает покрытие конечных нагрузок.
2.4 Ключевые параметры
- Оптимальная точка компенсации: 2/3 от общей длины линии (максимизирует эффективность энергосбережения, до 88%+ ).
- Компенсирующая способность: 1/2–4/5 полной потребности в компенсации ответвления (полная потребность = способность повысить коэффициент мощности до 1).
3. Индивидуальная компенсация реактивной мощности: точное решение для мощного оборудования
3.1 Определение
Батареи конденсаторов устанавливаются непосредственно вблизи мощных индуктивных нагрузок (например, двигателей/сварочных аппаратов мощностью ≥ 10 кВт ) для компенсации собственных потерь реактивной мощности оборудования. Это наиболее эффективный метод компенсации реактивной мощности в сетях низкого напряжения.
3.2 Основные характеристики
Пример: для двигателя мощностью 200 кВт индивидуальная компенсация реактивной мощности снижает годовые потери реактивной мощности во всей цепочке оборудования более чем на 10 000 кВт·ч , при этом срок окупаемости инвестиций составляет всего 1–2 года.
3.3 Применимые сценарии
- Двигатели высокой мощности (≥ 10 кВт), работающие непрерывно ( более 8 часов в день ), такие как вентиляторы, водяные насосы и компрессоры.
- Специальные нагрузки с большими, но концентрированными колебаниями реактивной мощности (например, сварочные аппараты, дуговые печи).
3.4 Ключевые параметры
- Расчет компенсирующей способности: должен быть ≤ результату «√3 × номинальное напряжение двигателя (кВ) × ток холостого хода двигателя (кА)» (√3 ≈ 1,732, для преобразования трехфазной цепи).
- Оценка тока холостого хода (при отсутствии данных): ~ 30–40% номинального тока (для двигателей с коэффициентом мощности 0,85); ~ 35–45% номинального тока (для двигателей с коэффициентом мощности 0,75–0,8).
III. Точный расчет мощности компенсации реактивной мощности
Точность расчета мощности компенсации реактивной мощности имеет решающее значение:
- Недокомпенсация : несоблюдение требований к коэффициенту мощности (все еще влечет за собой штрафные санкции).
- Избыточная компенсация : приводит к обратной передаче реактивной мощности и повреждению оборудования (например, пробою изоляции двигателя).
Ниже приведены методы расчета для каждого типа компенсации:
1. Централизованная компенсация реактивной мощности (на основе среднемесячной нагрузки)
Шаг 1: Измерьте средний коэффициент мощности
Установите счётчик активной энергии (регистрирует ежемесячную активную мощность: кВт·ч) и счётчик реактивной энергии (регистрирует ежемесячную реактивную мощность: квар·ч) на низковольтном выводе трансформатора. Расчёт производится по формуле:
Средний коэффициент мощности = 1 / √[1 + (месячная реактивная мощность / месячная активная мощность)²]
Пример : если ежемесячная активная мощность = 100 000 кВт·ч, а ежемесячная реактивная мощность = 80 000 квар·ч, средний коэффициент мощности ≈ 0,78.
Шаг 2: Определите целевой коэффициент мощности
- Промышленные потребители: 0,9–0,95
- ельскохозяйственные пользователи: 0,85–0,9
Шаг 3: Рассчитайте компенсационный потенциал
Получите «коэффициент компенсации реактивной мощности» (квар/кВт) из отраслевых таблиц (например, 0,473 квар/кВт для коэффициента мощности 0,78 → 0,95).
- Рассчитаем среднюю активную мощность: Месячная активная мощность ÷ 720 часов (среднее месячное время работы).
- Мощность компенсации = Средняя активная мощность × Коэффициент компенсации реактивной мощности.
- Пример : Средняя активная мощность = 100 000 кВт·ч ÷ 720 ч ≈ 138,9 кВт; Компенсационная мощность = 138,9 кВт × 0,473 квар/кВт ≈ 66 квар (округлить до стандартной мощности).
2. Индивидуальная компенсация реактивной мощности (на основе характеристик холостого хода двигателя)Испо
льзуйте ту же логику, что и для «ключевых параметров» индивидуальной компенсации:
Компенсационная способность ≤ √3 × номинальное напряжение двигателя (кВ) × ток холостого хода двигателя (кА)
Если данные о токе холостого хода недоступны, используйте один из двух методов оценки:
Метод множественного максимального крутящего момента :
Ток холостого хода = Номинальный ток × [sin(φₙ) – cos(φₙ) / (2×b)]
- φₙ = номинальный коэффициент мощности двигателя (например, sin(0,85) ≈ 0,527)
- b = кратность максимального крутящего момента (1,8–2,2, согласно характеристикам двигателя).
Эмпирическая формула :
Ток холостого хода = Номинальный ток × cos(φₙ) × [2,26 – (K×cos(φₙ))]
- K = 2,1 (или 2,15, если cos(φₙ) > 0,85).
3. Групповая компенсация реактивной мощности (на основе распределения нагрузки линии)
Следуйте этим основным принципам:
- Линия с одной веткой : точка компенсации на 1/2–4/5 длины линии; мощность = 1/2–4/5 полной потребности в компенсации.
- Несколько ответвлений : вычислите мощность для каждого ответвления отдельно; общая мощность = сумма мощностей ответвлений (что позволяет избежать обратной передачи реактивной мощности между ответвлениями).
IV. Комплексная стратегия применения компенсации реактивной мощности
Единый метод компенсации не может охватить все ситуации в сетях низкого напряжения. Мы рекомендуем иерархическую стратегию :
- Отдайте приоритет индивидуальной компенсации
Разверните отдельные батареи конденсаторов для мощных непрерывных нагрузок (двигатели мощностью ≥ 10 кВт, сварочные аппараты), чтобы минимизировать реактивные потери во всей линии связи оборудования.
- Дополнение с групповой компенсацией
Установите сгруппированные системы в распределительных щитах мастерских для покрытия средних и малых нагрузок (двигатели 5–10 кВт, освещение, розетки) и заполнения пробелов, оставленных индивидуальной компенсацией.
- Резервное копирование с централизованной компенсацией
Использовать централизованную компенсацию на низковольтной шине подстанции для:
- Компенсация реактивных потерь в трансформаторах и высоковольтных линиях.
- Динамически регулировать мощность при локальных колебаниях нагрузки (действует как резерв для групповых/индивидуальных систем).
Вывод: универсальной компенсации реактивной мощности не существует.
«Лучший» метод компенсации реактивной мощности зависит от конкретных условий сети, включая:
- Тип нагрузки (доля индуктивных нагрузок, мощность оборудования).
- Длина линии (расстояние между ответвлениями, общая длина основной линии).
- Условия эксплуатации (частота пуска-останова оборудования, диапазон колебаний нагрузки).
Независимо от того, выберете ли вы централизованную (глобальная защита), групповую (зонированная оптимизация) или индивидуальную (точная эффективность) компенсацию, основной целью является обеспечение баланса между соблюдением коэффициента мощности , снижением потерь в линии и контролем инвестиционных затрат с помощью научного проектирования.
Если вам требуется индивидуальное решение по компенсации реактивной мощности (например, расчет мощности, выбор метода) для вашей сети низкого напряжения, оставьте сообщение с подробностями ниже. Hengrong Electric CO., LTD. предоставит индивидуальное решение , соответствующее вашим потребностям !
