Низковольтное компенсирование реактивной мощности: Ключ к повышению эффективности электросетей

С быстрым развитием современной промышленности и постоянным ростом потребности населения в электроэнергии сложность электросетей растет с каждым днем. В низковольтных распределительных сетях широкое использование индуктивных нагрузок, таких как электродвигатели, трансформаторы и кондиционеры, генерирует большие количества реактивной мощности, что не только снижает коэффициент мощности электросетей, но и увеличивает потери энергии в линиях и колебания напряжения. Как основной способ улучшения качества электроэнергии и повышения эффективности системы, технология низковольтного компенсирования реактивной мощности эффективно балансирует спрос и предложение реактивной мощности, снижает потери электроэнергии и обеспечивает безопасную и стабильную работу оборудования за счет научной конфигурации компенсационных устройств. В данной статье, начиная с основных понятий компенсации реактивной мощности, систематически раскрываются виды компенсационных устройств, их рабочие принципы, стратегии выбора и практические эффекты применения, что представляет собой комплексное руководство для оптимизации электросетей.

I. Основные понятия и значение компенсации реактивной мощности

1.1 Что такое компенсация реактивной мощности?

В переменных токах электросетей передача и преобразование электроэнергии требуют двух видов мощности: активной (P) и реактивной (Q). Активная мощность — это энергия, непосредственно используемая для выполнения работы, например, для привода электродвигателей и питания нагревательных устройств, а реактивная мощность — это энергия, поддерживающая чередующееся преобразование электрического и магнитного полей, главным образом используемая индуктивными нагрузками для создания магнитного поля и обеспечения нормальной работы оборудования. Технология компенсации реактивной мощности обеспечивает индуктивным нагрузкам необходимую реактивную мощность за счет подключения источников реактивной мощности, таких как конденсаторы, снижая передачу реактивной мощности через сеть и тем самым достигая баланса мощности в системе.

1.2 Основные функции компенсации реактивной мощности

• Повышение коэффициента мощности: Коэффициент мощности, являющийся отношением активной мощности к полной, непосредственно отражает эффективность электросетей. Некомпенсированные индуктивные нагрузки обычно приводят к низкому коэффициенту мощности (обычно ниже 0.7). Благодаря компенсации реактивной мощности коэффициент мощности можно повысить до 0.9 и выше, снижая нагрузку на сеть по передаче реактивной мощности.
• Снижение потерь в линиях: Согласно закону Джоуля-Ленца потери в линиях пропорциональны квадрату тока. Компенсация реактивной мощности уменьшает реактивный ток в линиях, что может снизить потери в линиях на 30%~50% и значительно сэкономить электроэнергию.
• Улучшение качества напряжения: Недостаток реактивной мощности вызывает падение напряжения на концах линий, что влияет на работу оборудования. Компенсационные устройства стабилизируют уровень напряжения, предотвращая такие проблемы, как обгорание двигателей и сбои в работе оборудования, вызванные колебаниями напряжения.
• Повышение пропускной способности оборудования: Пропускная способность трансформаторов, кабелей и другого оборудования ограничена полной мощностью. Компенсация реактивной мощности уменьшает объем, занятый реактивной мощностью, что может увеличить эффективную активную мощность оборудования на 10%~20%.

II. Основные виды и рабочие принципы низковольтных компенсационных устройств реактивной мощности

2.1 Балансированные компенсационные устройства реактивной мощности

Балансированные компенсационные устройства реактивной мощности являются наиболее широко используемым традиционным компенсационным оборудованием в низковольтных распределительных сетях, подходящими для сценариев с относительно сбалансированными трехфазными нагрузками, такими как сельскохозяйственные ирригационные системы и небольшие промышленные цеха.

2.1.1 Конструкция и рабочий принцип

Устройство состоит из контроллера, банка конденсаторов, коммутационного механизма (контактора или тиристора) и защитных компонентов. Контроллер вычисляет текущий коэффициент мощности системы и потребность в реактивной мощности путем реального времени мониторинга трехфазного напряжения и однофазного тока. Когда коэффициент мощности падает ниже установленного порога, автоматически включается соответствующая емкость банка конденсаторов; когда коэффициент мощности превышает порог отключения, банк конденсаторов отключается для достижения динамической компенсации.

2.1.2 Условия коммутации и логика управления

• Условие включения: Коэффициент мощности < 0.9 (настраиваемый), и ток в линии > порог светлой нагрузки (обычно 20% номинального тока);
• Условие отключения: Коэффициент мощности > 0.95 (настраиваемый), или напряжение в линии > 1.1 раза номинального напряжения;
• Логика защиты: При обнаружении пере напряжения, пере тока или чрезмерных гармоник банк конденсаторов немедленно отключается для предотвращения повреждения оборудования.

2.1.3 Анализ ограничений

Балансированные компенсационные устройства предполагают симметричные трехфазные нагрузки и обеспечивают только общую компенсацию трехфазной реактивной мощности. В реальных сетях бытовые и коммерческие нагрузки часто демонстрируют трехфазный дисбаланс. В таких случаях устройство может испытывать перекомпенсацию в одной фазе и недокомпенсацию в другой, снижая эффективность компенсации или даже вызывая резонанс.

2.2 Пофазные градуированные компенсационные устройства реактивной мощности

Для решения проблемы трехфазного дисбаланса пофазные градуированные компенсационные устройства реактивной мощности обеспечивают независимую компенсацию каждой фазы за счет усовершенствованной управляющей технологии, подходящей для сложных сценариев нагрузок, таких как городские распределительные сети и многоэтажные здания.

2.2.1 Технические характеристики и преимущества

Устройство использует пофазный независимый дизайн обнаружения и коммутации. Контроллер контролирует в реальном времени трехфазное напряжение, ток и реактивную мощность каждой фазы, обеспечивая точную компенсацию реактивной мощности каждой фазы через градуированные однофазные банки конденсаторов. По сравнению с балансированной компенсацией его основные преимущества включают:

• Устранение погрешностей компенсации, вызванных трехфазным дисбалансом нагрузок;
• Предотвращение перекомпенсации при светлой нагрузке;
• Включение функции подавления гармоник для адаптации к средам с нелинейными нагрузками.

2.2.2 Стратегия коммутации и механизм защиты

• Пофазная коммутация: Независимо управляет включенной емкостью конденсаторов в фазах A, B и C на основе расчетов реактивной мощности каждой фазы;
• Динамический отклик: Использует тиристорные коммутационные механизмы для достижения миллисекундных скоростей отклика, адаптируясь к быстрым изменениям нагрузки;
• Защита от гармоник: оснащен встроенным модулем обнаружения гармоник, который автоматически отключает конденсаторы, когда общее гармоническое искажение (THD) напряжения превышает 5%.

III. Принципы выбора и методы конфигурации компенсационных устройств реактивной мощности

3.1 Основные основы для выбора

3.1.1 Анализ характеристик нагрузки

• Тип нагрузки: Чисто активные нагрузки (например, освещение) требуют минимальной компенсации, а индуктивные нагрузки (например, двигатели) нуждаются в приоритетной компенсации;
• Волатильность нагрузки: Стабильные нагрузки (например, производственные линии) могут использовать статическую компенсацию, а флуктуирующие нагрузки (например, лифты) требуют динамической компенсации;
• Трехфазный баланс: Сценарии с дисбалансом, превышающим 10%, должны использовать пофазные компенсационные устройства.

3.1.2 Расчет параметров системы

• Расчет дефицита реактивной мощности: На основе общей мощности нагрузки и текущего коэффициента мощности вычислите необходимую емкость компенсации с использованием формулы Q=P×(tanφ₁-tanφ₂) (где P — активная мощность, φ₁ — угол коэффициента мощности до компенсации, φ₂ — целевой угол коэффициента мощности);
• Обнаружение содержания гармоник: Измеряйте спектры гармоник с помощью анализаторов качества электроэнергии. Сценарии с значительными 5-я и 7-я гармониками требуют фильтровальных реакторов;
• Окружение установки: Высокотемпературные и влажные среды требуют устройств с защитным классом IP44 и выше.

3.2 Схемы выбора для разных сценариев

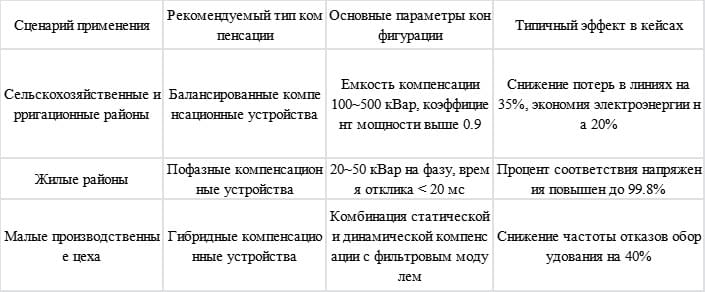

3.3 Примечания к установке и настройке

• Банки конденсаторов должны устанавливаться рядом с центрами нагрузки для минимизации длины компенсационных линий;
• Используйте групповую коммутацию с емкостью каждой группы не более 20% от общей емкости, чтобы избежать коммутационных импульсов;
• При настройке измеряйте кривые коэффициента мощности и оптимизируйте пороги коммутации для предотвращения частых переключений.

IV. Общие проблемы и решения компенсационных устройств реактивной мощности

4.1 Анализ причин плохого эффекта компенсации

4.1.1 Перекомпенсация и недокомпенсация

Перекомпенсация проявляется коэффициентом мощности > 1.0, вводя емкостный ток в линии и увеличивая риск повышения напряжения; недокомпенсация означает, что коэффициент мощности не достигает целевых значений, оставляя значительные потери неустранятыми. Основные причины включают: неверные расчеты емкости компенсации, флуктуации нагрузки, превышающие диапазон отклика устройства, и неисправленный трехфазный дисбаланс.

4.1.2 Частая коммутация устройств

Когда нагрузки чередуются между легкой и тяжелой, компенсационные устройства могут часто переключаться около порогов коммутации, сокращая срок службы контакторов и воздействуя на сеть. Решения включают: увеличение гистерезиса коммутации (например, установка диапазона порогов 0.9~0.95), использование градуированной компенсации для уменьшения емкости одной коммутации и выбор тиристорных беспроводных переключателей.

4.2 Гармоническое вмешательство и меры защиты

Гармоники, генерируемые электроэлектронным оборудованием (например, преобразователями частоты, выпрямителями), могут вызвать перегрев конденсаторов и сбои в защите. Меры защиты включают:

• Серийные реакторы: Подавляют 5-я и выше гармоники с коэффициентом реактивности 4.5%~6%;
• Активные фильтры мощности: Динамически поглощают гармонические токи, контролируя общее гармоническое искажение ниже 5%;
• Регулярное обнаружение: Проводите квартальные анализы спектров гармоники и своевременно корректируйте параметры фильтрации.

4.3 Основные моменты обслуживания и управления

• Ежедневные проверки: Проверяйте конденсаторы на наличие выпучин и утечки масла, а контакты контакторов на наличие обгорания;
• Регулярные испытания: Ежегодно измеряйте емкость и изоляционный сопротивление, чтобы обеспечить, что снижение емкости не превышает 10%;
• Мониторинг данных: Записывайте коэффициент мощности, емкость компенсации и другие данные с помощью интеллектуальных контроллеров для анализа эффективности компенсации и оптимизации стратегий.

V. Практические эффекты применения и будущее развитие компенсации реактивной мощности

5.1 Типичные примеры применения

Исходная низковольтная распределительная система жилого района страдала долгосрочным коэффициентом мощности ниже 0.8 из-за трехфазного дисбаланса нагрузок, с 12% потерей в линиях и частыми падениями напряжения в летний пик. После модернизации с использованием пофазных градуированных компенсационных устройств (3 группы по 20 кВар на фазу) динамическая компенсация повысила коэффициент мощности до выше 0.95, снизила потери в линиях до 7%, сэкономила примерно 80 000 юаней годовых затрат на электроэнергию и значительно улучшила стабильность напряжения.

Малый завод по обработке металлов установил балансированные компенсационные устройства, повысив коэффициент мощности с 0.72 до 0.93, снизив выходной ток трансформатора на 15%, уменьшив перегрев двигателей, продлив срок службы оборудования примерно на 2 года и достигнув периода окупаемости инвестиций всего за 8 месяцев.

5.2 Тенденции технологического развития

• Интеллектуализация: Интегрируйте технологию IoT для удаленного мониторинга и автоматической диагностики, используя алгоритмы ИИ для прогнозирования изменений нагрузки и предварительной корректировки стратегий компенсации;
• Модульность: Используйте стандартизированные компенсационные модули для поддержки гибкого расширения и адаптации к росту нагрузки;
• Интеграция: Объединяйте компенсацию реактивной мощности с управлением гармониками и трехфазным балансированием для повышения комплексной производительности системы.

VI. Заключение

Технология компенсации реактивной мощности низкого напряжения играет ключевую роль в энергосбережении, снижении потребления, улучшении качества и повышении эффективности энергосистем. Её применение напрямую влияет на экономичность и надёжность работы сети. Благодаря научному выбору, разумной настройке и продуманному управлению, устройства компенсации реактивной мощности эффективно решают такие проблемы, как низкий коэффициент мощности, чрезмерные потери в линии и нестабильность напряжения, обеспечивая высококачественное электроснабжение промышленного производства и жилых домов. С развитием интеллектуальных сетей компенсация реактивной мощности будет развиваться в сторону большей точности, эффективности и интеллектуальности, становясь основной вспомогательной технологией для оптимизации энергосистем будущего. На практике персонализированные схемы, основанные на конкретных характеристиках нагрузки, необходимы для полного раскрытия энергосберегающего потенциала компенсации реактивной мощности и содействия развитию экологичной, эффективной и устойчивой энергосистемы.
