В условиях роста мировых цен на энергоносители и стремления к достижению углеродной нейтральности промышленные предприятия всё чаще требуют технологий повышения энергоэффективности. Преобразователи частоты (ЧРП), являющиеся основным оборудованием для регулирования скорости двигателя и энергосбережения, меняют традиционные модели использования энергии в промышленности, обеспечивая точное управление скоростью двигателя с помощью силовой электроники. В данной статье, основанной на эмпирическом исследовании « Энергоэффективность и зелёная трансформация : пример применения ЧРП на промышленном объекте», рассматриваются технические преимущества, энергосберегающие эффекты и практическая ценность преобразователей частоты при замене традиционных методов пуска Y-Δ, а также предлагаются практические решения для зелёной трансформации промышленности.
I. Преобразователи частоты против пуска Y-Δ: эксперимент по сравнению энергоэффективности промышленных двигателей
В промышленном производстве асинхронные двигатели служат основными приводами для такого оборудования, как вентиляторы и водяные насосы, а их пуск и режим работы напрямую определяют уровень энергоэффективности. Пуск по схеме «звезда-треугольник» широко применялся десятилетиями благодаря низкой стоимости и простоте конструкции, но этот метод имеет существенные ограничения: после запуска двигатель непрерывно работает на номинальной скорости и не может динамически подстраиваться под нагрузку. Экспериментальные данные, полученные для двигателя вентилятора мощностью 37 кВт на установке электростатического порошкового покрытия, показывают, что при пуске по схеме «звезда-треугольник», даже если для производства требуется всего 70% объёма воздуха, двигатель продолжает работать на полной скорости, регулируя расход воздуха посредством дросселирования заслонки, что приводит к значительным потерям энергии.
Применение преобразователей частоты полностью изменило ситуацию. В ходе эксперимента после модернизации двигателя вентилятора мощностью 37 кВт преобразователем частоты мощностью 45 кВт рабочая мощность снизилась с 18,9 кВт (при пуске по схеме «звезда-треугольник») до 15 кВт при сохранении эффективности производства, что позволило достичь уровня экономии энергии 20,6%. Что ещё более важно, преобразователь частоты значительно улучшил качество электроэнергии: реактивная мощность достигла 13,84 кВАр при пуске по схеме «звезда-треугольник», но всего 1,24 кВАр при использовании преобразователя частоты, что значительно снизило потери в линии и нагрузку на трансформатор, а также повысило общую эффективность энергосистемы.
II. Основные принципы энергосбережения преобразователей частоты: технический прорыв от работы с фиксированной скоростью к динамическому регулированию скорости
Преимущество преобразователей частоты в энергосбережении обусловлено их точным управлением скоростью вращения двигателя. Согласно характеристикам гидромашин, мощность на валу вентиляторов и насосов пропорциональна кубу скорости вращения — снижение скорости на 10% позволяет сэкономить около 27% энергии. Экспериментальные данные подтвердили этот принцип: при снижении частоты вращения двигателя с 50 до 45 Гц преобразователем частоты активная мощность снизилась с 19 до 15,1 кВт, что свидетельствует о значительном энергосберегающем эффекте.
В частности, преобразователи частоты достигают повышения энергоэффективности тремя техническими способами:
- Динамическое регулирование скорости в соответствии с нагрузкой : адаптация в режиме реального времени к объему и расходу воздуха, что позволяет избежать эффекта «перегруза двигателя». В ходе эксперимента частотный преобразователь гибко настраивался в диапазоне 45–55 Гц, поддерживая двигатель в зоне оптимальной эффективности.
- Оптимизация коэффициента мощности : компенсация реактивной мощности с помощью внутренних силовых электронных цепей — коэффициент мощности составлял приблизительно 0,7 при пуске Y-Δ, но улучшился до более чем 0,9 с преобразователем частоты;
- Плавный пуск снижает потери : устранение скачков тока при пуске по схеме «звезда-треугольник», снижение механического износа и продление срока службы оборудования.
III. Экономическая ценность преобразователей частоты: двойная проверка краткосрочной окупаемости и долгосрочной выгоды

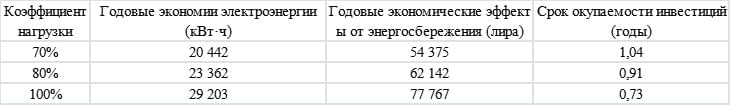

Экономический анализ имеет решающее значение для промышленных технологий. В данном эксперименте общие инвестиции в проект модернизации преобразователей частоты составили приблизительно 56 677 турецких лир. При нагрузке 70% годовая экономия энергии достигла 20 442 кВт⋅ч. При цене электроэнергии 2,66 лиры/кВт⋅ч годовая экономия энергии составила 54 375 лир, что соответствует сроку окупаемости инвестиций всего 1,04 года. Экономические показатели при различных уровнях нагрузки дополнительно подтверждают инвестиционную ценность преобразователей частоты:
В долгосрочной перспективе преобразователи частоты также снижают расходы на техническое обслуживание. Сравнительные эксперименты показывают, что двигатели с преобразователями частоты имеют на 30% большее среднее время безотказной работы (MTBF) и примерно на 25% меньшие годовые расходы на техническое обслуживание, чем двигатели с пуском по схеме «звезда-треугольник», благодаря стабильной работе и меньшему износу.
IV. Гармонические проблемы преобразователей частоты: анализ и решения
Преобразователи частоты, экономя энергию, создают гармонические искажения из-за коммутационных операций силовых электронных устройств. Экспериментальный мониторинг показал, что коэффициент гармонических искажений (THD) электросети составляет приблизительно 13% при пуске по схеме «звезда-треугольник», но увеличивается до 30% при использовании преобразователя частоты, при этом ток пятой гармоники достигает 24,94 А, что может привести к перегреву двигателя и ошибкам измерения приборов. Следующие меры могут решить эту проблему:
1. Решения для аппаратной фильтрации
- Конфигурация реактора : последовательные реакторы переменного тока на входе преобразователя частоты могут подавлять более 50% гармонических токов; реакторы постоянного тока рекомендуются для моделей мощностью более 30 кВт для дальнейшего снижения гармонических искажений;
- Специализированные фильтры : выбирайте преобразователи частоты с фильтрами радиопомех класса A1/B (например, модель, использованная в эксперименте), чтобы эффективно снизить кондуктивные помехи и соответствовать стандартам промышленных электросетей.
2. Стратегии оптимизации операций
- Настройка частоты : избегайте длительной работы на низких частотах (ниже 20 Гц), чтобы снизить риски усиления гармоник;
- Распределенная компоновка : подключите несколько преобразователей частоты к разным шинам, чтобы уменьшить эффекты гармонической суперпозиции.
V. Руководство по выбору и внедрению промышленных преобразователей частоты
Основываясь на успешных экспериментальных примерах, промышленным предприятиям следует сосредоточиться на следующих ключевых моментах при модернизации преобразователей частоты:
1. Принципы выбора модели
- Подбор мощности : выбирайте модели с мощностью, в 1,1–1,2 раза превышающей номинальную мощность двигателя; для приложений с большой нагрузкой рекомендуется увеличить мощность (например, преобразователь частоты мощностью 45 кВт для двигателей мощностью 37 кВт);
- Адаптация функций : отдайте приоритет моделям, поддерживающим многоскоростное регулирование и ПИД-регулирование с обратной связью, для удовлетворения сложных технологических требований;
- Адаптация к окружающей среде : выбирайте степень защиты IP54 или выше для сред с высокой температурой и влажностью, оснащенных системой принудительного воздушного охлаждения.
2. Технические условия на установку и ввод в эксплуатацию
- Требования к проводке : раздельные входные и выходные кабели; для кабелей двигателя длиной более 50 метров установите выходные реакторы для снижения электромагнитных помех;
- Настройка параметров : установите время ускорения в соответствии с характеристиками нагрузки (для вентиляторов рекомендуется 30–60 секунд) и оптимизируйте кривые V/f для обеспечения низкочастотного крутящего момента;
- Тестовая проверка : используйте анализаторы мощности (например, Chauvin Arnoux CA8331, используемый в эксперименте) для контроля потребления энергии и уровней гармоник, обеспечивая соответствие проектным целям.
Заключение: преобразователи частоты открывают новую парадигму в зеленой промышленной трансформации
Данное эмпирическое исследование на предприятии убедительно демонстрирует, что замена традиционной схемы запуска Y-Δ преобразователями частоты — это неизбежное решение для энергосбережения в промышленности. Это не только позволяет сократить потребление энергии более чем на 20%, но и повышает гибкость производства благодаря динамическому регулированию скорости, а инвестиции окупаются примерно за год. Несмотря на наличие проблем с гармониками, их можно эффективно контролировать с помощью соответствующих фильтров .
В контексте глобального энергетического перехода преобразователи частоты превратились из простых энергосберегающих устройств в ключевые технические средства поддержки экологичного промышленного развития. Выбирая подходящие решения в области преобразователей частоты, предприятия могут снизить энергозатраты, одновременно способствуя достижению целей устойчивого развития и закладывая прочную основу для долгосрочных конкурентных преимуществ в эпоху низкоуглеродной энергетики .
